Conexiunea motorului Brushless cu senzori Hall
Pentru un motor cu curent continuu fără perii (motor BLDC), acesta are în mod obișnuit 8 fire. Dacă controlerul tău nu are funcție de inversare sau motorul tău nu poate fi inversat, dar ai nevoie să schimbi direcția de funcționare din anumite motive, iată o modalitate bună de a schimba rotația motorului prin schimbarea modului de conectare a firelor dintre motor și controler. Am pregătit o ilustrație pentru tine, așa cum urmează:

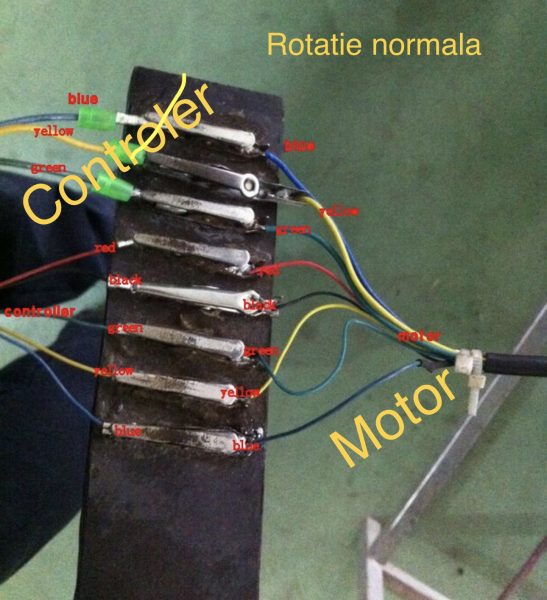

1. Conexiunea normală a firelor motorului la controler ar trebui să fie în felul următor,”

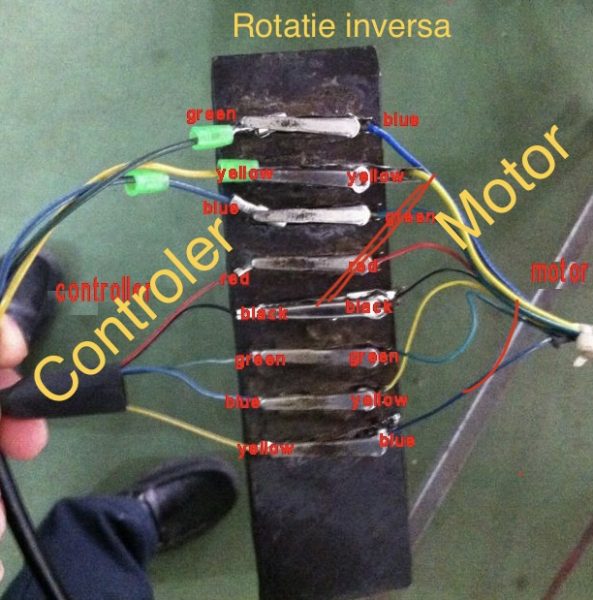

2. Pentru a face ca motorul să funcționeze în sens invers, trebuie să faci schimbarea astfel:
Pentru a explica instrucțiunile de mai sus, trebuie să interschimbăm pozițiile originale ale firelor de fază albastru și verde și, în același timp, trebuie să interschimbăm pozițiile firelor senzorilor de senzori albastru și galben.
ATENȚIE!!! Dacă firele de fază sau cele de senzori de sală ale motorului sunt conectate în ordine greșită la controlerul motorului, acest lucru poate cauza un curent prea mare în motor, iar controlerul poate fi ars.
