Reparatie acceleratie Scuter electric / City Coco triciclu electric

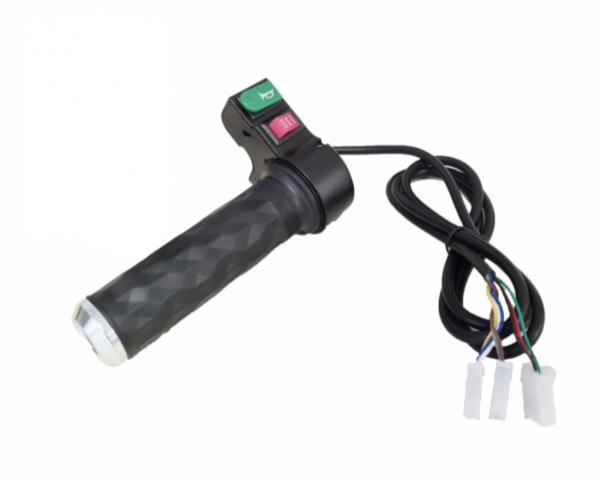

Principiul de functionare al scuterelor City coco electrice sau a altor vehicule cu motor electric este unul standard .Sistemul electric de propulsie are un motor controler acumulator si comenzile care dicteaza funcționarea. In acest articol o sa scriu despre asa zisa maneta de accelerație.Functionarea acesteia se bazeaza pe un senzor denumit senzor hall care la trecerea unui magnet prin fata lui generează o tensiune 1-5V.Mișcarea magnetului se face prin diferite tipuri de pârghii : trăgaci, pus buton sau maneta rotativa la fel cu acceleratiile de la motociclete.Sa intelegeri ca acest magnet este prins de sistemul de rotire a parghiei iar senzorul este fix.Alimentarea senzorului se face cu o temsiune de maxim 5v DC.La rotirea parghiei senzorul emite pe pinul de semnal o tensiune de la 1v la 4.5/5V catre controller.
Acum ca stim cum functioneaza pot sa va explic pasii in a diagnostica si repara scuterele electrice la care accelerația nu mai da semnal.
Pasul 1
Primul pas este sa ne asiguram ca bateria scuterului este incarcata minim la tensiune nominala înscrisă pe ea. Acest lucru il putem determina cu un aparat de măsura electronic.
Pasul 2
La pasul următor verificam daca bordul scuterului electric are afișat o eroare sau alte semne care indica o disfuctiinalitate la sistemul electric. La majoritatea scuterelor electrice sau vehiculelor electrice nefuncționarea sau defecțiune accelerației nu este semnalata prin nici o avertizare sau semn distinctiv.Acest aspect face reparatie sa fie un pic mai anevoioasa.
Pasul 3
Verificam tensiunea care alimentează senzorul direct din controler. In cele mai multe cazuri trebuie identificata mufa/conectorul care are 3 fire de culori diferite: rosu,verde si negru si il lasam cuplat .Tensiune dintre masa/firul negru si firul rosu trebuie sa fie de 5V.
Dacă aceasta tensiune este corecta trecem la masurarea tensiunii dintre firul rosu si firul verde. Firul verde este conexiunea prin care controlerul primeste semnalul de la acceleratie.Tensiunea trebuie sa indice 0,6v -1.5 V in pozitia libera.In momentul rotii ecceleratiei tensiunea trebuie sa urce pana la 4,5-5V. DAca aceste valori sunt corecte constatam ca functia si alimentarea acceleratiei este corecta.
Daca avem aceste valori putem tragem o concluzie. Senzorul de acceleratie functioneaza si da semnal catre controler.Este necesara verificarea altor parametrii sau conexiuni: contacte motor, continuitate altor senzori sau cablaje
