Reparatie acceleratie Trotineta electrică Xiaomi M365
Principiul de funcționare al trotineta electrica Xiaomi M365 sau a altor vehicule cu motor electric este unul standard .Sistemul electric de propulsie are un motor controller acumulator si comenzile care dicteaza funcționarea. In acest articol o sa scriu despre asa-zisa maneta de accelerație.
Funcționarea acesteia se bazează pe un senzor denumit senzor hall care la trecerea unui magnet prin fata lui generează o tensiune dc 1-5V.
Mișcarea magnetului se face prin diferite tipuri de pârghii : trăgaci, pus buton sau maneta rotativa la fel cu acceleratiile de la motociclete deniumite generic maneta accelerație cu senzor.
Sa intelegeti ca acest magnet este prins de sistemul de rotire a pârghiei iar senzorul este fix.Alimentarea senzorului se face cu o tensiune de maxim 5v DC.La rotirea parghiei senzorul emite pe pinul de semnal o tensiune de la 1v la 4.5/5V către controller.

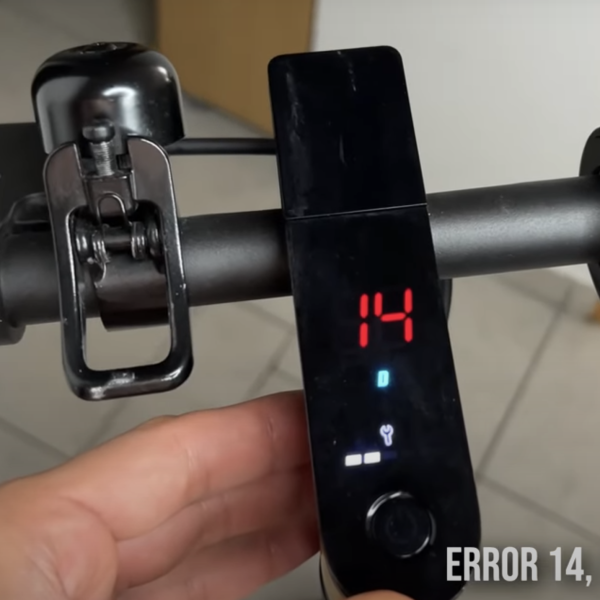

Acum că știm cum funcționează pot sa va explic pașii in a diagnostica si repara trotinetei electrice la care accelerația nu mai da semnal sau la xiaomi M365 apare pe ecran cu roșu și beep-uri etichetate în Articolul Coduri eroare Xiaomi M365 .
Pasul 1
Primul pas este sa ne asigurăm ca bateria scuterului este incarcata la tensiune nominală înscrisă pe ea. Acest lucru il putem determina cu un aparat de măsura electronic.
Pasul 2
La pasul următor verificam daca bordul scuterului electric are afișat o eroare sau alte semne care indica o disfuncționalitate la sistemul electric. La majoritatea scuterelor electrice sau vehiculelor electrice funcționarea sau defecțiune accelerației nu este semnalată prin nici o avertizare sau semn distinctiv.Acest aspect face reparație sa fie un pic mai anevoioasa.
Pasul 3
Verificam tensiunea care alimentează senzorul direct din controler. In cele mai multe cazuri trebuie identificată mufa/conectorul care are 3 fire de culori diferite: rosu,verde si negru si il lasam cuplat asigurandu-ne că contactele sunt curate și fixe..Tensiune dintre masa/firul negru si firul roșu trebuie sa fie de 5V.
Dacă aceasta tensiune este corecta trecem la masurarea tensiunii dintre firul rosu si firul verde. Firul verde este conexiunea prin care controlerul primește semnalul de la acceleratie.Tensiunea trebuie sa indice 0,6v -1.5 V in pozitia libera.In momentul rotirii acceleratiei tensiunea trebuie sa urce pana la 4,5-5V. Daca aceste valori sunt corecte constatăm ca funcția si alimentarea a accelerației este corecta.
Daca avem aceste valori putem tragem o concluzie. Senzorul de acceleratie functioneaza si transmite semnal către controler.Este necesara verificarea altor parametrii sau conexiuni: contacte motor, continuitate altor senzori sau cablaje.
Exista o situație în care Display-ul trotinetei electrice nu indica eroare și totuși funcția de acceleratie nu este transmisă.După multe cercetări am reușit să identificam că magnetul în forma de semiluna aflat pe maneta de push care se rotește se poate desprinde din lacasul lui și astfel poziția lui să nu mai impresioneze senzorul.Acesta trebuie re pozitionat și verificat atent dacă nu este fisurat.
