Setari display QS-S4, P-Setări, coduri eroare QS-S4

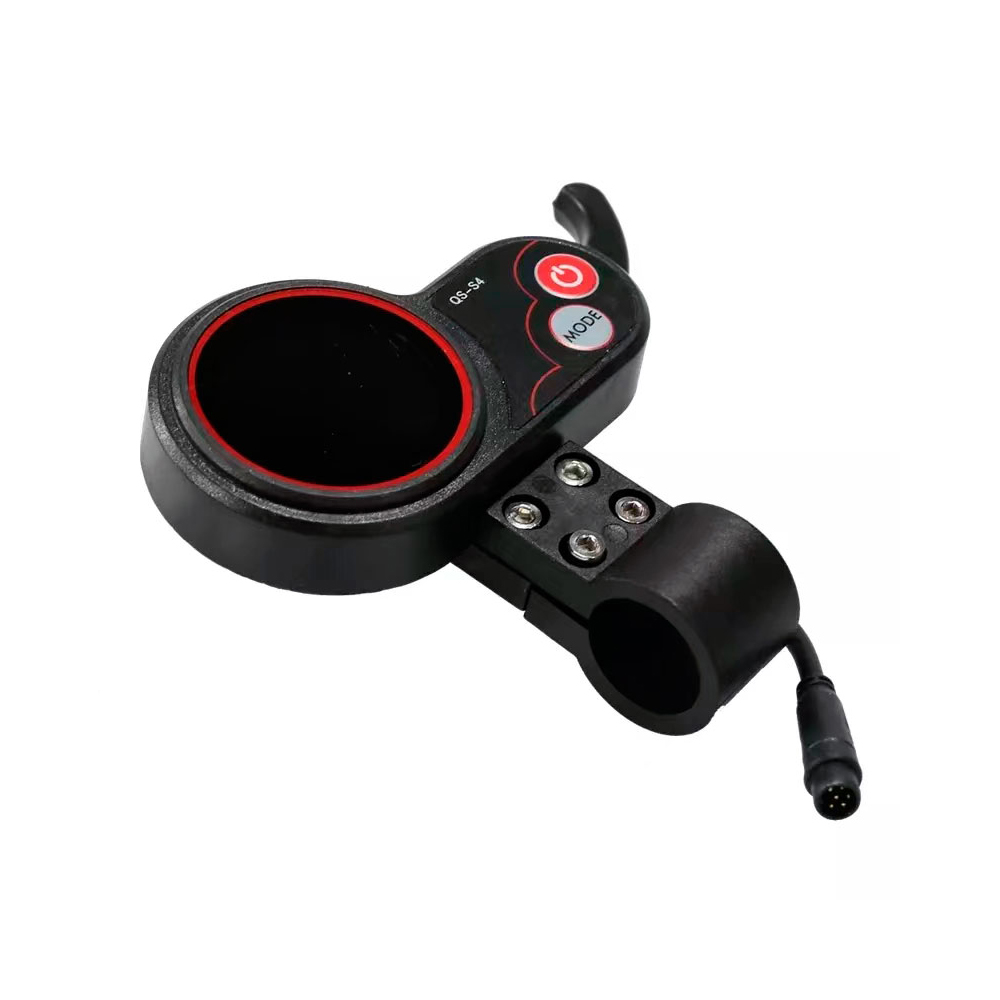

QS-S4 nivel 4, un accelerator de viteză și un ecran LCD, prezent în mod frecvent în gama de piese ale producătorilor de trotinete electrice la global. A fost adoptat de majoritatea brandurilor, cum ar fi Apollo, EMOVE, Fluid Freeride, Joyor și Kaabo, printre altele.

Acestj LCD se conectează la controler și baterie, dar nu trebuie confundat cu un controler propriu-zis – o componentă mai robustă, integrată mai profund în trotineta electrică. QS-S4 furnizează date privind viteza, distanța parcursă, călătoria, modul de rulare și nivelul bateriei. De asemenea, dispune de butoane ce permit pornirea trotinetei, controlul luminilor și ajustarea unei liste complexe de setări denumite “setări P” sau “setări de program”. Aceste setări reglează aspecte precum frânarea regenerativă, puterea maximă de accelerație și configurația polilor motorului. Dacă aveți nevoie de setări precise pentru trotineta dvs. electrică, consultați baza noastră de date cu se

Ecranul QS-S4 a înlocui versiunile mai vechi, precum TF-100 și LF-100; în multe cazuri, QS-S4 nu este compatibil cu acestea, dar acest lucru variază în funcționarea modelului trotinei electrice.

Accelerator cu degetul mare

Deși varianta cea mai răspândită a QS-S4 este declanșatorul sau acceleratorul de deget, QS-S4 este disponibil și sub formă de accelerator cu degetul mare sau poate fi modificat în această formă. Unii distribuitori oferă această versiune ca să actualizeze care necesită instalare profesională, implicând dezasamblarea și conectarea manuală a noilor fire. Există, de asemenea, modele QS-S4 care vin cu o manetă directă din fabrică.

Acceleratorul controlat cu degetul mare QS-S4 aduce avantaje în termeni de confort și control comparativ cu varianta standard. Dacă obțineți un accelerator QS-S4 cu declanșator, puteți ajunge destul de ușor cu unul pentru degetul mare, în special dacă aveți o versiune mai recentă cu conectori plug-and.

Caracteristici

QS

De obicei, QS-S4 nu este rezistent la apă și, în multe cazuri, abia oferă protecție împotriva umidității, deoarece nu s-au luat măsuri suplimentare pentru etanșarea carcasei din ABS. Totuși, există versiuni ale QS-S4 care au o rezistență sporită la apă, dar majoritatea unităților nu dispun de acest caracter

Toate modelele QS-S4 folosesc un conector cu 5 sau 6 pini care comunică cu controlul prin protocolul UART, utilizând liniile TX și RX

Port USB

QS-S4 are și un port USB care poate oferi 5V la un curent între 500 mA și 1000 mA. Acesta este destinat în principal pentru a face upgrade firmware-ului unității, dar poate fi folosit și pentru încărcarea accesoriilor USB, deși acest lucru nu este recomandat, deoarece placa de circuit imprimat nu este suficient de robustă, iar dispozitivele ce consumă mult curent ar putea. deteriorarea unității de accelerație

Manual QS-S4

Butonul de alimentare al QS-S4 permite pornirea sau oprirea vizualizajului (și trotinetei) prin apăsarea și menținerea acestuia.

Odată pornit, afișajul vă permite să alternați între citirile de distanță parcursă și tensiune, prin apăsări rapide ale butonului de alimentare.

Reglarea modului de viteză

QS-S4 are un buton „Mod”, care permite limitarea vitezei maxime la trotinetei, setând un mod de viteză mai mic. Dacă puteți performanță maximă, trebuie să ajustați setările P, care sunt mai avansate.

Cum să accesați setările QS-S4

1. Porniți trotineta.
2. Țineți apăsate butoanele Mod + Power timp de 3-5 secunde pentru a accesa meniul setărilor P.
3. Folosiți butonul Mod pentru a naviga între setări.
4. Apăsați Power pentru a selecta setarea dorită.
5. Folosiți butonul Mod pentru a mărimii sau Power pentru ao scădea.
6. Pentru a salva, permiteți ecranului să se stingă după 3-5 secunde sau apăsați lung butoanele Mod + Power pentru a ieși din meniu.

Explicația setărilor QS-S4

QS-S4 este proiectat să fie compatibil cu diverse trotinete electrice și biciclete electrice care operează la tensiuni diferite și au dimensiuni variate de motoare și roți.

Setările QS-S4 explicate

QS-S4 este proiectat astfel încât să fie compatibil cu o gamă largă de scutere electrice (și chiar e-bike) care funcționează la tensiuni diferite, cu motoare și dimensiuni diferite de anvelope (printre altele).

Pentru setări specifice pentru scuterul dvs. electric (inclusiv implicit din fabrică), căutați setările scuterului dvs. în baza noastră de date.

P0 — Diametrul roții. P0 este utilizat pentru calcularea vitezei și a contorului de parcurs prin măsurarea turației motorului. Dacă viteza dvs. nu este raportată corect, P0 este probabil vinovat.

P1 — Luminozitatea LCD-ului SAU Protecție la tensiunea bateriei. În funcție de scuterul dvs., această setare va controla ceva atât de benign precum luminozitatea luminii de fundal LCD sau protecția la tensiunea critică a bateriei.

P2 — Unități de afișare SAU Poli motor. În funcție de scuterul dvs., această setare va controla dacă unitățile sunt afișate în imperial (mph) sau metric (kmh) sau numărul de poli ai motorului dvs. Setările stâlpilor motorului sunt specifice modelelor de scutere și necesare astfel încât controlerul să conducă fazele motorului la frecvențele corecte pentru performanțe optime.

P3 — Tensiunea bateriei. De obicei setează tensiunea maximă a bateriei și permite afișajului să raporteze corect procentajul rămas al bateriei.

P4 — Afișează timpul de somn. Setează cronometrul pentru cât timp va rămâne aprins afișajul fără activitate înainte de a se opri.

P5 — Pornire zero. Activează sau dezactivează funcția „zero start” care permite lansarea scuterului de la 0 mph. Când este dezactivat, scuterul trebuie să ruleze cu o viteză mică înainte ca motorul să se activeze.

P6 — Diametrul roții SAU Cruise control. Fie setează diametrul roții (vezi P0), fie activează/dezactivează controlul vitezei de croazieră.

P7 — Polii motorului SAU viteza de accelerare. Fie setează numărul de poli ai motorului (vezi P2), fie este utilizat pentru a crește sau a reduce viteza de accelerație.

P8 — Puterea motorului SAU puterea de frânare regenerativă. Fie setează puterea maximă a motorului, fie controlează puterea frânei electronice. Pentru cei care încearcă să obțină cea mai mare performanță de pe scuterul lor, vor dori să maximizeze puterea motorului.

P9 — Pornire zero SAU puterea de frânare electronică. Vezi P5 și P8.

P11 — Forța de frânare regenerativă. Vezi P8.

P12 — Viteza de accelerare. Vezi P7.

P13 — Nefolosit.

P14 — Nefolosit.

P15 — Afișează timpul de somn. Vezi P4.

P16 — Resetarea contorului de parcurs pe viață. Puteți folosi acest lucru pentru a reseta contorul de parcurs pe viață.

P17 — Controlul de croazieră SAU Luminile automate aprinse. Consultați P6 pentru controlul vitezei de croazieră. Controlează dacă luminile se aprind automat.

P99 — Resetarea QS-S4. Resetează totul pe accelerația QS-S4.

PA — Resetarea contorului de parcurs pe viață. Vezi P16.

PB — Afișează timpul de somn. Vezi P4.

PC — luminozitatea afișajului LCD. Vezi P1.

Codurile de eroare QS-S4 și ce trebuie făcut în privința lor

Când controlerul afișajului LCD detectează o eroare, veți primi triunghiul și simbolul exclamației și va afișa codul de eroare chiar deasupra afișajului de viață a bateriei. Tabelul de mai jos listează toate codurile de eroare și semnificația acestora.

Cod de eroare QS-S4	Sens
2	Senzor de frana
6	Subtensiune baterie
7	Defecțiune motor
8	Motor / Senzor Hall
9	Defecțiune a controlerului
10	Eroare controler RX
11	Eroare controler TX
12	Eroare de comunicare BMS
13	Eroare faruri

Depanați codurile de eroare

Codul de eroare al frânei 2: Codul de eroare al frânei apare de obicei atunci când comutatorul de frânare regenerativă încorporat în maneta de frână fie se blochează, fie se deconectează. Verificați comutatorul pentru a vă asigura că funcționează corect și nu este blocat. Această problemă este însoțită în mod obișnuit de simptomul că scuterul nu va accelera atunci când strânge accelerația – acest lucru se datorează faptului că întreruperea motorului este activată prin intermediul acestui comutator.

Cod de eroare a bateriei 6: Bateria s-a descărcat sub pragul de tensiune acceptabil. Cauza ar putea fi că scuterul a stat prea mult timp și sa descărcat sub prag sau pragul de subtensiune a fost setat prea scăzut. Puteți căuta setările corecte de subtensiune pentru scuterul dvs. în baza noastră de date cu setări.

Codurile de eroare a motorului/senzorului Hall 7,8: Aceste coduri de eroare vor fi declanșate atunci când există o problemă fie cu senzorul Hall (care detectează viteza motorului), fie cu conexiunea de alimentare la motorul însuși.

Codurile de eroare ale controlerului 9, 10, 11: Toate acestea sunt legate de controler și de comunicare. Dacă obțineți acest lucru imediat după ce ați pornit scuterul, s-ar putea să trebuiască să așteptați puțin până se stabilește comunicarea și ar trebui să dispară. Dacă persistă, asigurați-vă că QS-S4 este conectat corect la controler. Dacă aveți un conector tip plug and play, verificați-l și încercați să îl deconectați/reconectați.

Cod de eroare faruri 13: Acest cod de eroare este legat de luminile LED de pe scuterul dvs. Este posibil ca conexiunea să se fi slăbit sau LED-ul însuși a fost deteriorat. Pentru a depana, puteți testa LED-ul cu multimetrul setat în modul de testare a diodelor.
